    集裝箱模塊化組合房屋技術規程(24)

    2013年8月13日

    3.1.3 集裝箱房屋的建筑設計應符合下列主要相關的現行國家標準或行業標準的規定。

    (l) 通用標準:

      《民用建筑設計通則》GB 50352

      《建筑設計防火規范》GB 50016

      《城市道路和建筑物無障礙設計規范》JGJ 50

    (2) 房屋類別建筑設計標準:

      《住宅建筑規范》GB 50368

      《住宅設計規范》GB 50096

      《鋼結構住宅設計規范》CECS 261

      《宿舍建筑設計規范》JGJ 36

      《旅館建筑設計規范》JGJ 62

      《辦公建筑設計規范》JGJ 67

      《商店建筑設計規范》JGJ 48

      《飲食建筑設計規范》JGJ 64

    (3) 建筑環境:

      《民用建筑熱工設計規范》GB 50176

      《民用建筑隔聲設計規范》GB 50118

      《建筑采光設計標準》GB/T 50033

      《建筑照明設計標準》GB 50034

      《民用建筑工程室內環境污染控制規范》GB 50325

    (4) 建筑節能:

      《公共建筑節能設計標準》GB 50189

      《嚴寒和寒冷地區居住建筑節能設計標準》JGJ 26

      《夏熱冬暖地區居住建筑節能設計標準》JGJ 75

      《夏熱冬冷地區居住建筑節能設計標準》JGJ 134

      《民用建筑太陽能熱水系統應用技術規范》GB 50364

      為境外設計建造的集裝箱組合房屋,尚應符合當地相關標準的規定。

    3.2 模數協調

    3.2.2 國際標準化組織 ISO/TC 104 技術委員會確定的國際標準集裝箱共13種(表1),本條列入的是目前海運中經常用的IAA型和ICC型,稱為通用型。IAA型也稱40英尺通用型集裝箱,ICC型也稱20英尺通用型集裝箱。

    表 1 國際標準集裝箱規格系列表

    箱型 長(mm) 寬(mm) 高(mm) 總重量(kg)
    IAA 12192 2438 2591 30480
    IA 12192 2438 2438 30480
    IAX 12192 2438 <2438 30480
    IBB 9125 2438 2591 25400
    IB 9125 2438 2438 25400
    IBX 9125 2438 <2438 25400
    ICC 6058 2438 2591 24000
    IC 6058 2438 2438 24000
    ICX 6058 2438 <2438 24000
    ID 2991 2438 2438 10160
    IDX 2991 2438 2438 10160
    IAAA 12192 2438 2896 30480
    IBBB 9125 2438 2996 25400

    3.2.5 通用型集裝箱的內部平面尺寸(IAA型 2352×12032,ICC型 2352×5898)為模數300或600倍數的接近數,產品化的集裝箱房屋平面設計時,若以300或600進行網格化設計(邊沿為零數),將有利于內部構件和家具的協調。

    3.3 平面與空間設計

    3.3.1 通用集裝箱IAA型、ICC型含木地板的實際內凈高為2393mm,不含木地板的實際內高約為242lmm[圖 1(a)],一般情況下即便是緊湊做法最多只能取得約2350mm凈高(圖 D-1),有內保溫做法時,凈高還會減小,故將最小凈高確定為2.3m,此高度雖不符合現行國家標準《住宅設計規范》GB 50096中室內凈高不應低于2.4m的規定,但這是通用型集裝箱構造條件所限定的。在集裝箱房屋常用的類型,如學生公寓、經濟型酒店、工地營房等,2.3m凈高也能滿足基本使用要求。

    在個別情況下,如要取得2.4m凈高,可對集裝箱地板(含梁)進行改造,同時吊頂可采用更加緊湊的做法[圖 1(b)]。

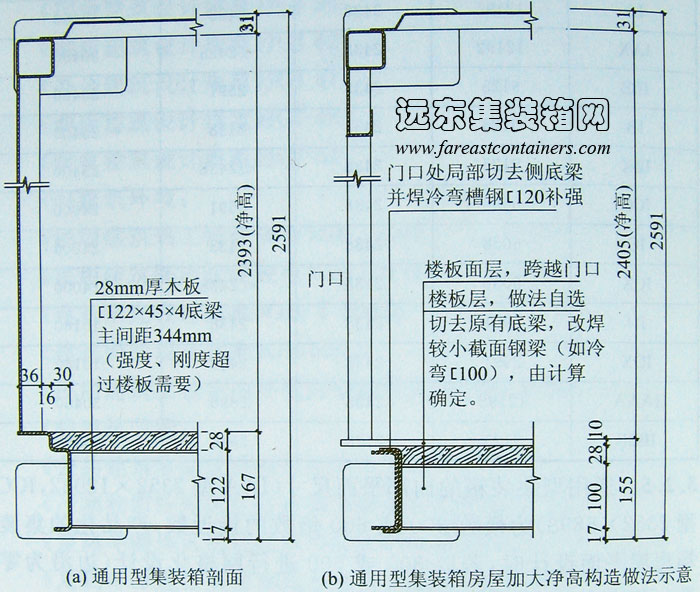

    集裝箱組合房屋內部構造示意

    圖 1 集裝箱組合房屋內部構造示意
