    集裝箱模塊化組合房屋技術規程(7)

    2013年8月10日

    5.3.3 小型集裝箱房屋當采用輕型金屬瓦平屋面時應采用長尺度整板,設置不小于1%的排水坡度,并在低端設置滴水構造(圖 D-7、圖 D-8)。

    5.3.4 當采用卷材(不上人)平屋面時,屋頂可按附錄D 圖 D-9、圖 D-10,采用下列分層構造:

      ① 機械固定或粘鋪卷材;

      ② 望板及支撐結構;

      ③ 保溫(隔熱)填充。

    5.4 架空地板

    5.4.1 當設備管線設計力下部接口,有安裝和檢修需要時,架空地板下方凈空不應小于0.6m,若不能滿足可另行設置安裝、檢修溝;架空地板下方空間宜為通風層,當有實體勒腳時,宜開設通氣口,空腔中的地面宜硬化處理并作好找坡、排水(圖 5.4.1)。

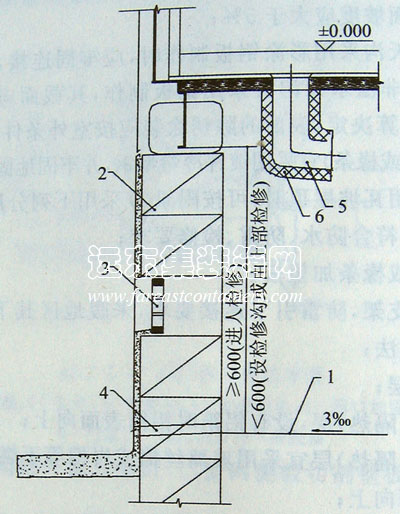

    架空地板及勒腳構造示意,集裝箱組合房屋

    圖 5.4.1 架空地板及勒腳構造示意

    1-硬化地面;2-砌體勒腳;3-鑄鐵或鋁合金通氣口;4-排水孔;5-排水管;6-保溫層

    5.4.2 架空地板層的保溫層應與墻體、屋頂的保溫位置一致。

    5.4.3 當采用保溫地板時,保溫材料與構造應滿足防潮要求。

    5.5 外部附屬構件

    5.5.1 集裝箱組合房屋的外部構件如屋頂、陽臺、外走廊、雨棚、遮陽、室外鋼樓梯和設備支架等,除應滿足結構設計要求外,還應滿足防腐、防雷、隔熱、隔振和外觀的要求。

    5.5.2 當利用集裝箱門打開后下方鋪板設置陽臺時,箱門與立柱應有可靠連接,不得利用門鉸鏈承重。

    6 內部構造和內裝修

    6.1 一般規定

    6.1.1 集裝箱組合房屋內部設計應考慮集裝箱在運輸、吊裝過程中產生的變形影響,連續的裝修平面和裝修轉折面宜設置明縫或軟接縫,必要時應采取臨時加固措施。

    6.1.2 在需要防白蟻的地區,裝飾材料應避免使用木料,當使用人造板時,應采用防蟻飾面嚴密封閉。

    6.1.3 箱體六面的內裝修宜薄型化,以利取得最大凈空。

    6.2 內墻

    6.2.1 由箱壁板(單層或雙層)組成的內墻,宜利用壁板為骨架進行裝修;當為分戶墻時,應滿足隔聲要求;當為防火墻時,應滿足本規程第 7.1.7條的要求。

    6.2.2 箱內隔墻宜采用龍骨面板類隔墻或非脆性整裝板。

    6.2.3 設備管線宜設置在內墻中空層。

    6.2.4 內門窗框應與墻體構造匹配,與壁板連接處應設有緩沖材料,避免形成聲橋。

    6.2.5 內門應設置減震構造(圖 6.2.5),在相鄰兩箱壁板上開孔安裝內門窗時,門窗框宜固定在一側壁板上。

    單層壁板內門框示意,集裝箱組合房屋

    集裝箱豎向隔離并與框架組合示意,集裝箱組合房屋

    圖 6.2.5 內門框構造示意

    l-內門;2-龍骨;3一石膏板;4-箱壁板;5-龍骨邊條;6-洞口加強角鋼;7-減振橡膠條;8-密封橡膠條

    6.3 樓(地)板和吊頂

    6.3.1 既有集裝箱原裝木地板經修復可用時,宜作為樓(地)板基層使用。

    6.3.2 室內預裝的設備管線,除排水管外,宜設置在底梁空間(圖 6.3.2),并延伸至波紋墻板槽內;嚴寒、寒冷地區采用內保溫圍護時宜采用整體衛浴間,給排水管線宜設置在室內。

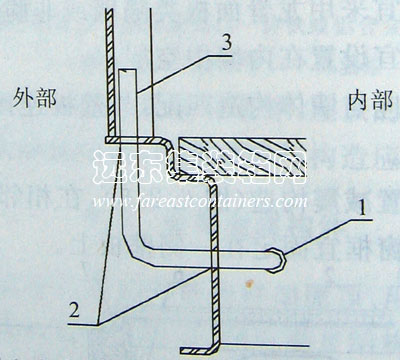

    設備管線在箱底部的設置示意,集裝箱組合房屋

    圖 6.3.2 設備管線在箱底部的設置示意

    l-底橫梁開孔;2-底側梁開孔;3-設備管線
