    集裝箱模塊化組合房屋技術規程(18)

    2013年8月12日

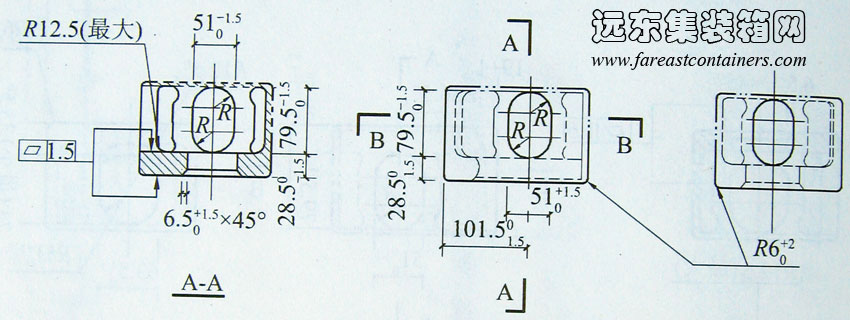

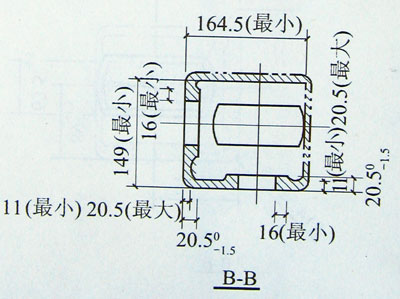

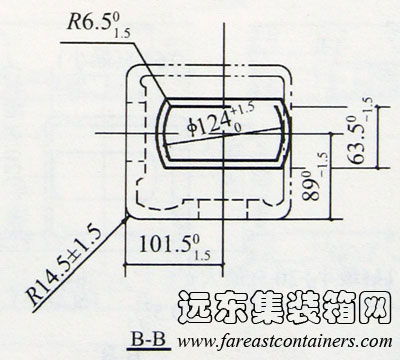

    集裝箱右頂角件尺寸

    圖 A-8 集裝箱右頂角件尺寸

    注: 1 實線和虛線(—和﹣﹣﹣)表示應實際的構成的角件表面及外形

    2 雙點畫線(—‥—)表示角件的可變壁面

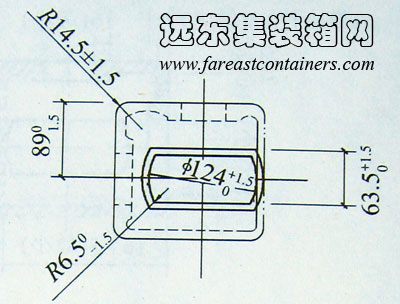

    集裝箱右底角件尺寸

    集裝箱右底角件尺寸

    集裝箱右底角件尺寸

    圖 A-9 集裝箱右底角件尺寸

    附錄 B 集裝箱居住、辦公模塊設計示例

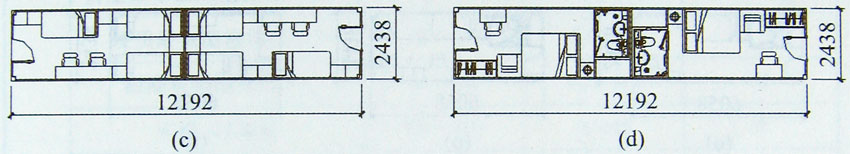

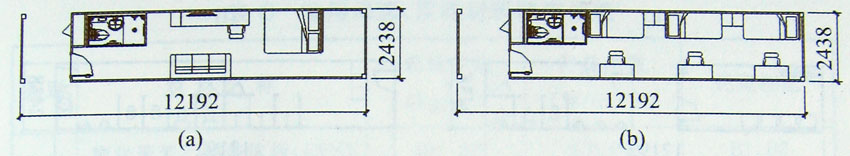

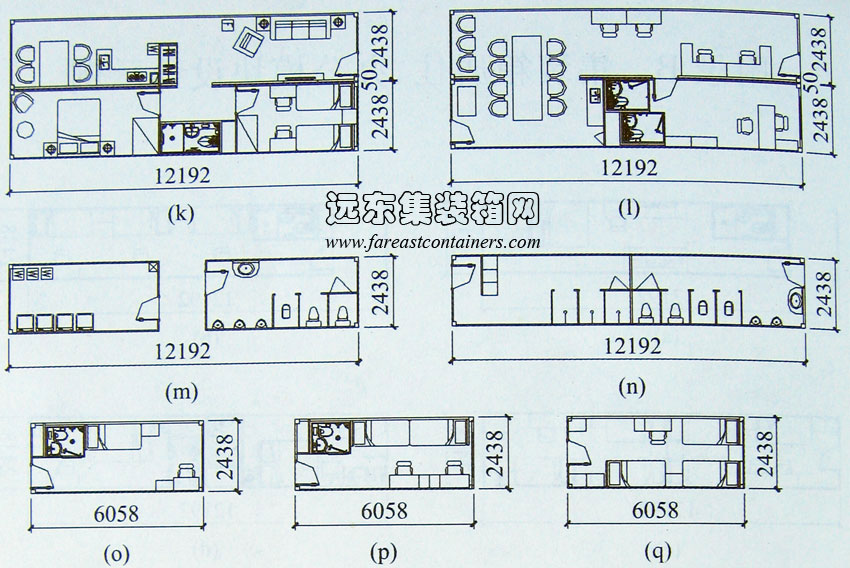

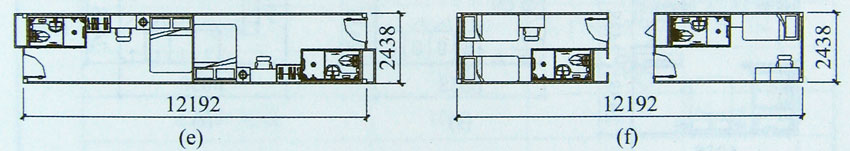

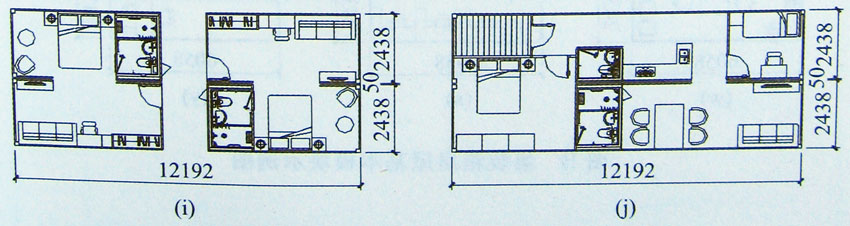

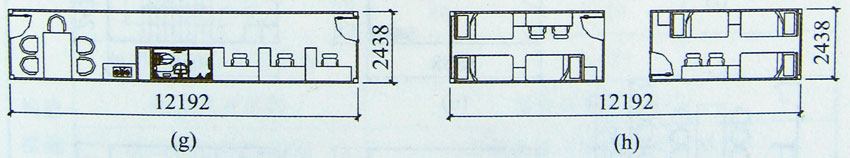

    集裝箱房屋基本模塊示例圖

    集裝箱房屋基本模塊示例圖

    集裝箱房屋基本模塊示例圖

    集裝箱房屋基本模塊示例圖

    集裝箱房屋基本模塊示例圖

    集裝箱房屋基本模塊示例圖
