    集裝箱模塊化組合房屋技術規程(21)

    2013年8月12日

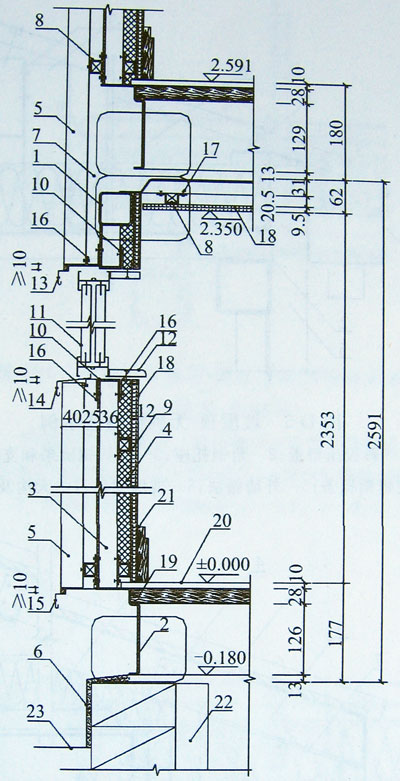

    外空氣夾層一內隔熱外墻示例,集裝箱組合房屋

    圖 D-4 外空氣夾層-內隔熱外墻示例

    l-頂側梁;2-底側梁;3一箱側板;4-隔熱材料;5-彩涂壓型鋼板;6-抹灰;

    7-可通風的空氣層;8-鋼龍骨和調平墊塊;9-龍骨和調平墊塊;10-洞口加強角鋼;11-窗(門);

    12-窗臺板;13-窗(門)上泛水;14-窗(門)下泛水;15-泛水;16-鍍鋅鋼龍骨;17-抽芯鉚釘;

    18-石膏板;19-原裝木板;20-鋪裝地板;21-踢腳;22-鋼筋混凝土獨立基礎或條形基礎;23-散水

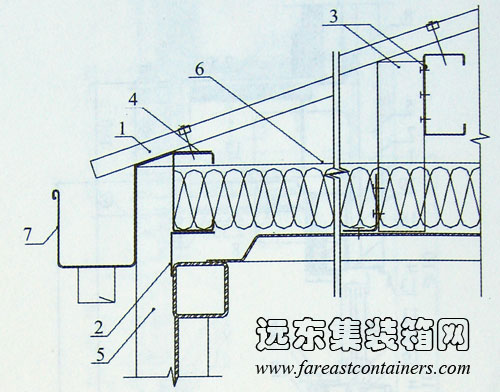

    坡屋頂-無挑檐構造示例,集裝箱組合房屋

    圖 D-5 坡屋頂-無挑檐構造示例

    l-彩涂壓型板;2-角鋼托座;3-鍍鋅鋼檁條和支托;4-鍍鋅鋼檁條;5-外墻做法;6-玻璃棉氈;7-天溝及落水管

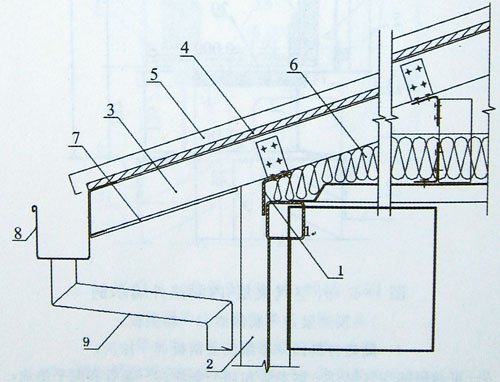

    坡屋頂-有挑檐構造示例,集裝箱組合房屋

    圖 D-6 坡屋頂-有挑檐構造示例

    1-玻璃棉氈;2-檐底板;3-鍍鋅鋼骨檁條和支柱;4-望板;

    5-瓦屋面和防水層自選;6-異形角鋼;7-外墻做法;8-天溝;9-落水管

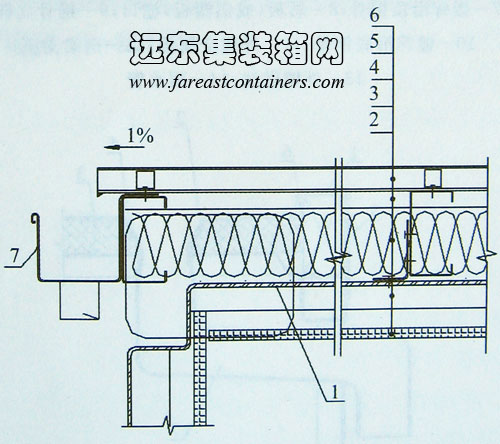

    金屬板平屋頂-排水向箱側構造示例,集裝箱組合房屋

    圖 D-7 金屬板平屋頂-排水向箱側構造示例

    (適用小進深,整幅板)

    1-輕鋼龍骨石膏板;2-箱頂板;3-鋁箔玻璃棉氈;4-空氣層、鍍鋅鋼檁條;

    5-直立縫(咬口)或高波彩涂屋面板(整板);6-角鋼托座;7-外墻做法;8-天溝;9-滴水

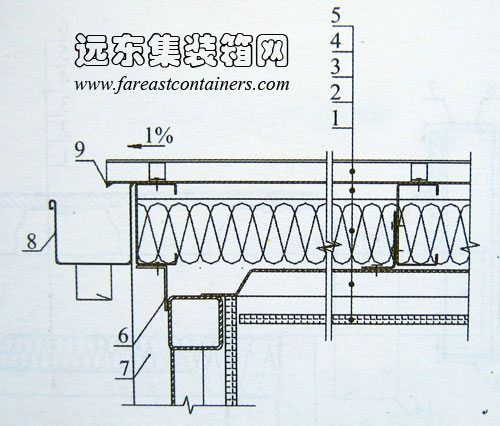

    金屬板平屋頂-排水向箱端構造示例,集裝箱組合房屋

    圖 D-8 金屬板平屋頂-排水向箱端構造示例

    1-前楣;2-輕鋼龍骨石膏板;3-箱頂板;4-鋁箔玻璃棉氈;

    5-空氣層、鍍鋅鋼檁條;6-直立縫(咬口)或高波彩涂屋面板(整板);7-天溝
