    集裝箱模塊化組合房屋技術規程(12)

    2013年8月11日

    9.2.4 在本規程規定的層高、使用荷載和地震設防烈度等條件下,無開孔的集裝箱可不進行箱體結構承載力和層間位移的驗算。

    9.3 箱壁開孔與加固

    9.3.1 箱體壁板應避免有過大的開孔,所有開孔部位均應補強加固。補強構件應采用小截面鋼管或型材,少占用室內空間。當壁板有較大開孔時,其開孔部位承載的底梁宜按實際有效截面進行強度和撓度的驗算。

    9.3.2 任一立面開孔不應損傷角柱,并宜保留與角柱相連的板壁寬度不少于一個波距,其開孔尺寸與位置應符合圖 9.2.1的要求。當洞口開至柱邊時,可對角柱進行補強[圖 9.3.2(a)、圖 9.3.2(b)]。

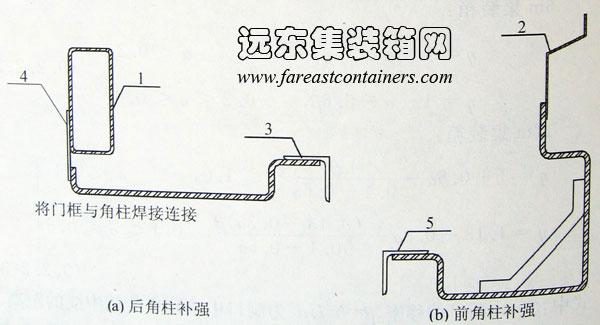

    前、后角柱補強,集裝箱組合房屋

    圖 9.3.2 角柱補強

    1-門框;2-保留壁板一側;3-鑲邊角鋼補強;4-新加連接板;5-鑲邊角鋼補強

    9.3.3 箱體側壁開孔時,波紋壁板切割處應以洞口鑲邊構件補強(圖 9.3.3),補強構件應伸過洞口一定距離再切斷。

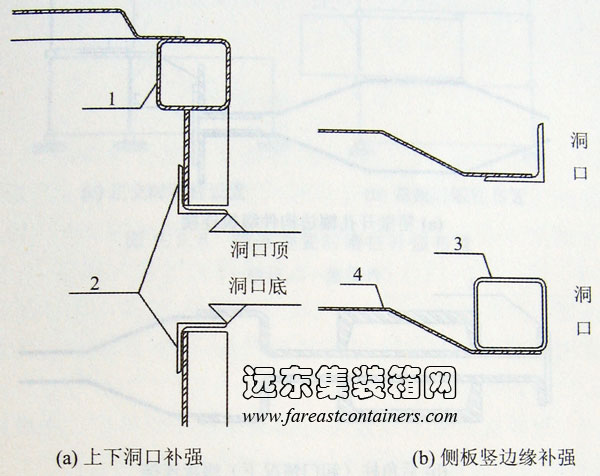

    上下洞口和側板豎邊邊緣補強,集裝箱組合房屋

    圖 9.3.3 洞口補強

    l-頂側梁;2-鑲邊角鋼補強;3-鑲邊鋼管補強;4-壁板

    9.3.4 箱體端壁需開孔時,宜先選在原有門扇的側壁開孔;當利用一側門或兩側門時,應將所保留門的邊框與箱體角柱以綴板連接(圖 9.3.4),板厚不應小于4mm,間距不應大于300mm。

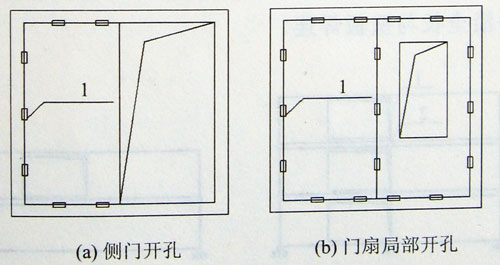

    側門開空和門扇局部開空的補強,集裝箱組合房屋

    圖 9.3.4 門扇側壁的補強

    1-綴板

    9.3.5 多箱布置時,相鄰箱體的梁、柱構件或鑲邊構件應以綴板構造連接(圖 9.3.5),板厚不應小于4mm,間距不應大于300mm。

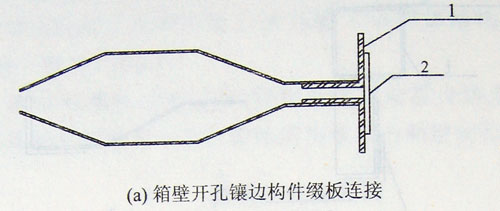

    箱壁開孔鑲邊構件綴板連接,集裝箱組合房屋

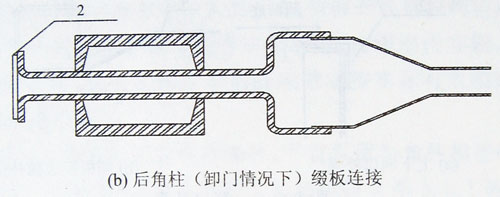

    后角柱綴板連接,集裝箱組合房屋

    圖 9.3.5 相鄰箱體構件綴板連接

    l-加強角鋼;2一綴板

    9.3.6 箱體側壁有較大開孔或單元箱體在疊置中角柱不對位時,可加設暗柱與支座予以補強(圖 9.3.6),暗柱除與頂梁、底梁焊接連接外并沿全長與壁板焊連。

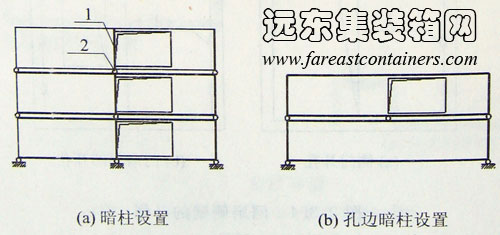

    暗柱設置及孔邊暗柱設置,集裝箱組合房屋

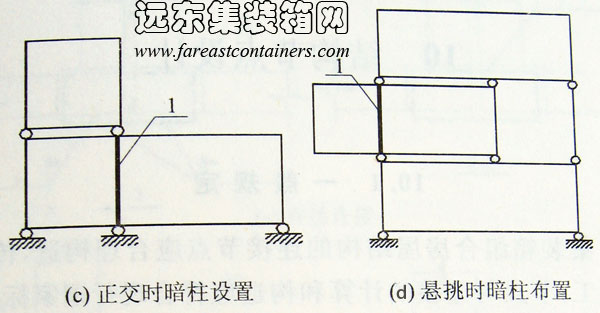

    正交時及懸挑時暗柱設置,集裝箱組合房屋

    圖 9.3.6 箱體疊置時暗柱補強布置

    1-暗柱;2-連接件
