    集裝箱模塊化組合房屋技術規程(5)

    2013年8月10日

    ③ 局部大空間組合:

    集裝箱房屋首層或局部有較大空間需要時,可采用集裝箱模塊與框架組合(圖 4.2.2-2)。

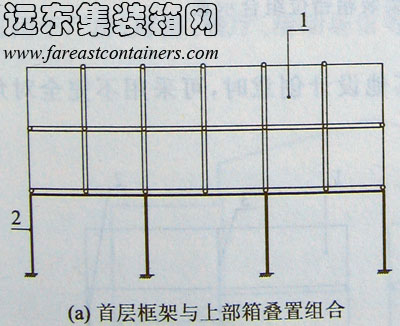

    首層框架與上部箱疊置組合,集裝箱組合房屋

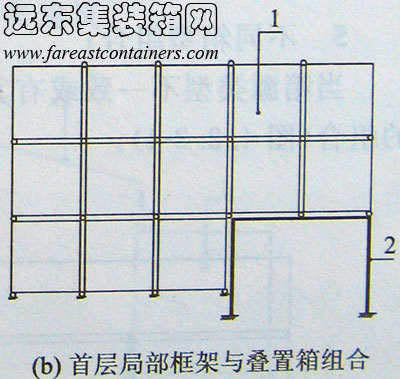

    首層局部框架與疊置箱組合,集裝箱組合房屋

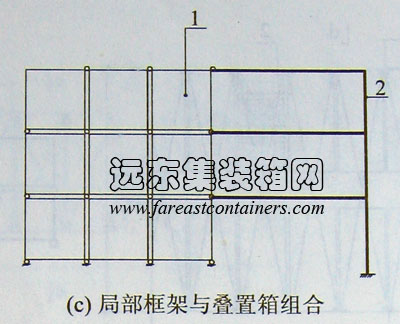

    局部框架與疊置箱組合,集裝箱組合房屋

    圖 4.2.2-2 箱模塊與框架組合示意

    1-基本模塊;2-框架

    ④ 錯位組合:

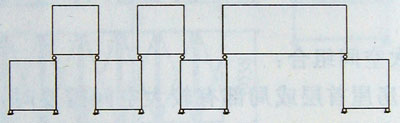

    集裝箱豎向錯位組合,可取得部分較大空間并節省用箱(圖 4.2.2-3)。

    集裝箱錯位組合示意,集裝箱組合房屋

    圖 4.2.2-3 集裝箱錯位組合示意

    ⑤ 不同箱型組合:

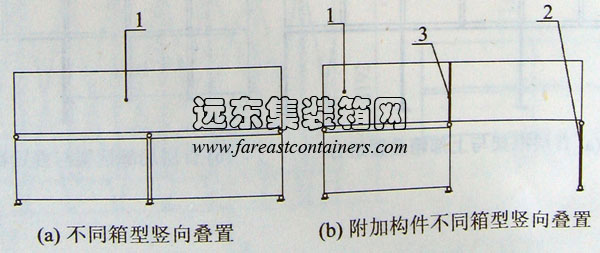

    當箱源類型不一致或有其他設計創意時,可采用不完全對角的組合(圖 4.2.2-4)。

    不同箱型組合示意,集裝箱組合房屋

    圖 4.2.2-4 不同箱型組合示意

    l-集裝箱模塊;2-單片框架或框架支撐;3-暗柱(必要時設)

    ⑥ 局部懸挑:

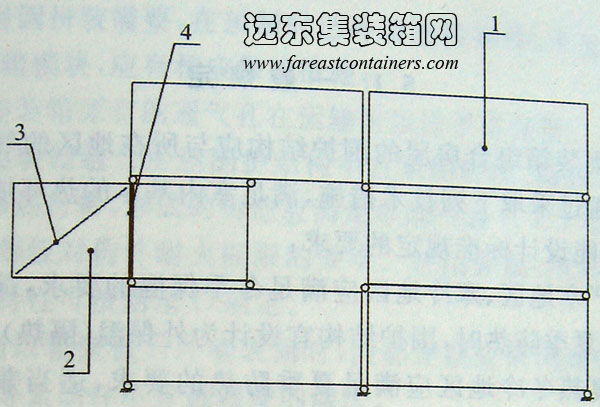

    因造型或使用需要,部分集裝箱可從組合中挑出,但應滿足本規程第8.1.5條的要求(圖 4.2.2-5)。

    集裝箱的挑出示意,集裝箱組合房屋

    圖 4.2.2-5 集裝箱的挑出示意

    1-集裝箱模塊;2-挑出的集裝箱模塊;3-支撐(必要時設);4-暗柱(必要時設)

    ⑦ 支撐體組合:

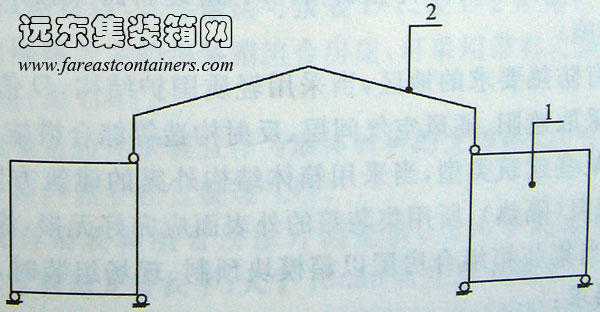

    以箱體為支撐體的組合布置,可以取得較大空間(圖 4.2.2-6),可用于廠房、庫房、餐廳、活動場館等類建筑。

    集裝箱為支撐體的房屋示意,集裝箱組合房屋

    圖 4.2.2-6 集裝箱為支撐體的房屋示意

    1-集裝箱模塊;2-屋架或門式剛架
