    集裝箱模塊化組合房屋技術規程(20)

    2013年8月12日

    表 D-2 樓(地)板面層參考做法

    名稱 適用基層 技術措施
    鋪地毯 ①~⑦ -
    鋪實木地板或者復合木地板 ①~⑦ -
    粘鋪石塑或者PVC地板 ①~⑦ 平整度2mm
    PVC防水地板 ①~⑦ 整幅鋪裝四周卷起
    地磚地面 膠粘 ⑥、⑦ 地磚專用膠
    漿粘 ⑥~⑨ 20mm厚1:3干硬性砂漿粘結層,素水泥漿
    OSB板地面 - 板面刷地板清漆
    鋼板防水地面(無基層) - 3mm花紋鋼板拼焊并卷起,與底梁點焊
    鋼板防水地面(有基層) ①~⑦ 1.0mm~1.5mm鋼板或不銹鋼板拼焊,并卷起

    復合板外保溫(隔熱)外墻示例,集裝箱組合房屋

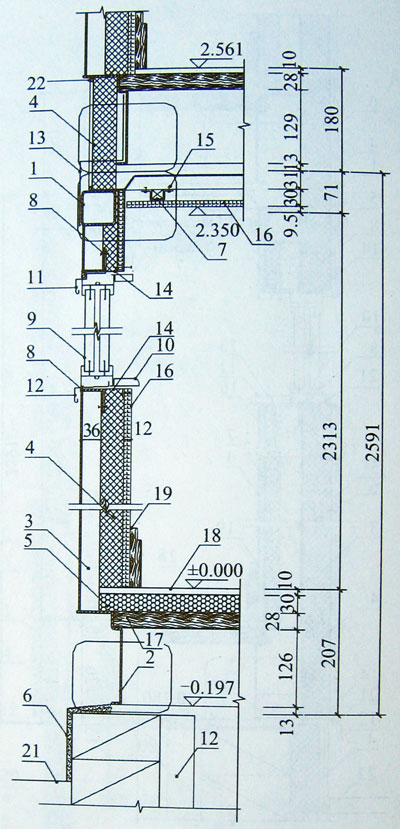

    圖 D-1 復合板外保溫(隔熱)外墻示例

    l-頂側梁;2-底側梁;3-箱側板;4-帶有耐候飾面的保溫裝飾板(厚度按熱工計算);

    5-掛網抹灰層;6-龍骨和調平墊塊;7-洞口加強角鋼;8-窗(門);9-窗臺板;10-窗(門)上泛水;

    11-窗(門)下泛水;12-泛水;13-鍍鋅鋼龍骨;14-抽芯鉚釘;15-石膏板;16-原裝木板;17-鋪裝地板;

    18-踢腳;19-鋼筋混凝土獨立基礎或條形基礎;20-砌塊勒腳;21-密封材料;22-散水

    外保溫(隔熱)+內保溫外墻示例,集裝箱組合房屋

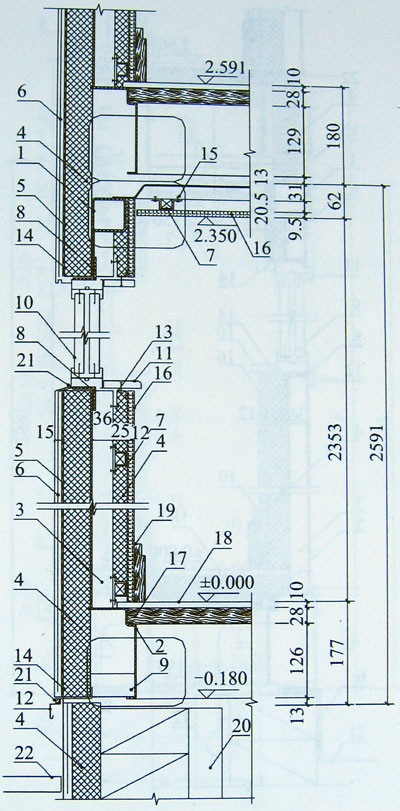

    圖 D-2 外保溫(隔熱)+內保溫外墻示例

    l-頂側梁;2-底側梁;3-箱側板;4-龍骨及保溫材料;5-防水透氣膜;

    6-裝飾面板或鍍鋅鋼絲網抗裂砂漿;7-龍骨和調平墊塊;8-洞口加強角鋼;9-聯系角鋼;

    10-窗(門);11-窗臺板;12-泛水;13-鍍鋅鋼龍骨;14-沿底龍骨;15-抽芯鉚釘;16-石膏板;

    17-原裝木板;18-鋪裝地板;19-踢腳;20-鋼筋混凝土獨立基礎或條形基礎;21-密封材料;22-散水

    內保溫(隔熱)外墻示例,集裝箱組合房屋

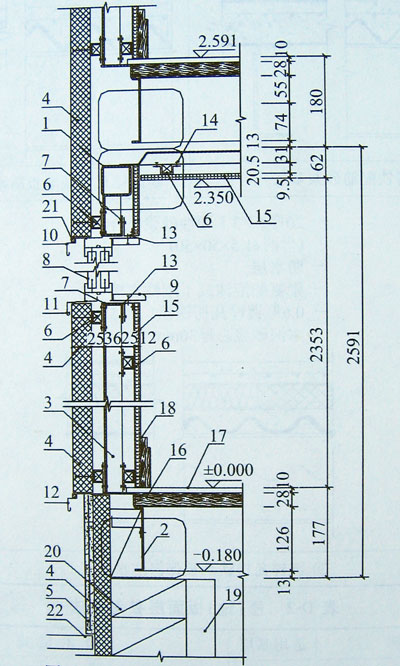

    圖 D-3 內保溫(隔熱)外墻示例

    l-頂側梁;2-底側梁;3-箱側板;4-帶有防水表面的保溫(隔熱)材料;

    5-剛性保溫隔熱材料;6-抹灰;7-龍骨和調平墊塊;8-洞口加強角鋼;9-窗(門);10-窗臺板;

    11-窗(門)上泛水;12-窗(門)下泛水;13-泛水;14-鍍鋅鋼龍骨;15-抽芯鉚釘;16-石膏板;

    17-原裝或替換的木板;18-鋪裝地板;19-踢腳;20-鋼筋混凝土獨立基礎或條形基礎;21-散水;22-密封材料
