集裝箱式活動住宅設計研究(28)

2013年7月27日

外墻的安裝：

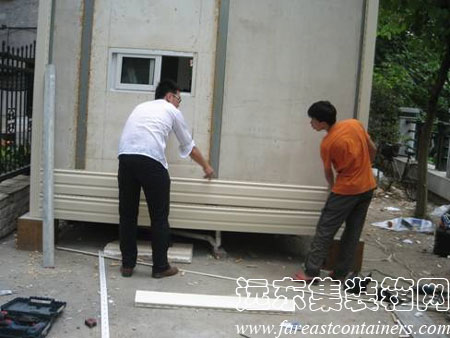

集裝箱式活動住宅外墻安裝現場

圖 5-45 外墻安裝現場

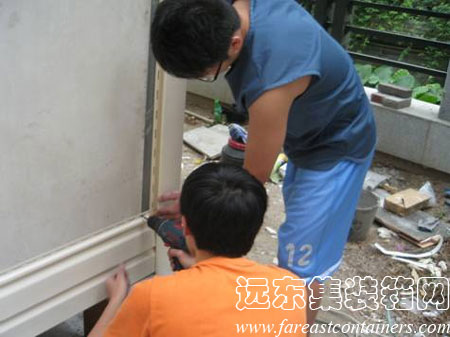

集裝箱式活動住宅外墻安裝細部

圖 5-46 外墻安裝細部

最后完成后，成果見下圖:

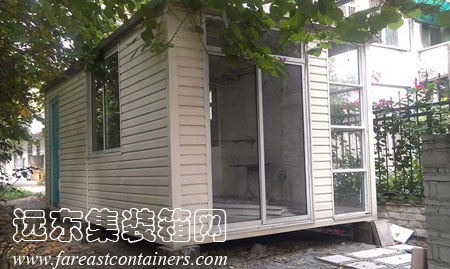

集裝箱式活動住宅完成成品背面

圖 5-47 完成成品背面

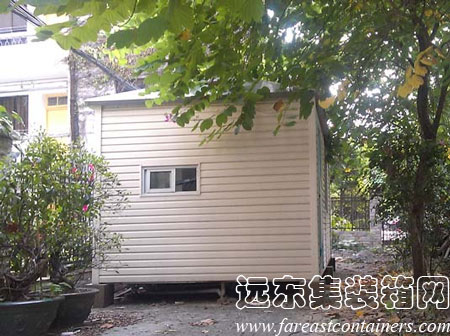

集裝箱式活動住宅完成成品正面

圖 5-48 完成成品正面

5.4 設計施工的反思

5.4.1 設計階段的反思

1、設計時對現場施工安裝的難點考慮不足

首先，設計中對外接能源的接口考慮忽略了其通用性，導致移動過程中會產生要重接線路的情況。

其次，設計中材料選擇由于受到預算的局限，選擇范圍非常有限，以致建筑物整體偏笨重，影響了建筑物活動的效率。

再次，由于建筑物外圍尺寸的大小局限，導致了內部空間狹窄，只能通過室內設計進行補救。

2、設計中對現有技術條件和構造節點認識不夠全面

3、未考慮現場的吊裝和城市道路運輸的限制條件。屋頂過大，且不能折疊，造成超長、超寬搬運困難。

5.4.2 施工階段的反思

1、由于設計考慮不夠全面，施工安排經驗不足，導致施工過程漫長，返工多。

2、對現場施工困難估計不足，進度是由許多因素影響的，我們碰到的主要有：工地現場狹窄，場地條件不允許大型施工設備進入。施工時進入梅雨天氣，下雨天數多。部分工作不能在雨天施工，在安全和文明施工的要求下我們在雨天停止施工。

3、由于資金不足，要嚴格控制造價，導致材料變更多，現場修改多。由于對構造節點設計研究不夠深入，導致施工過程中不斷修改調整，延誤情況比較嚴重。

5.5 修改設計方案圖

根據設計與實際施工中的反思，對方案進行了修改，設計了三個新方案，方案考慮平時會客時將床墊掛墻作為裝飾，床下儲物箱分開成為茶幾和凳子，方案平面圖如下：

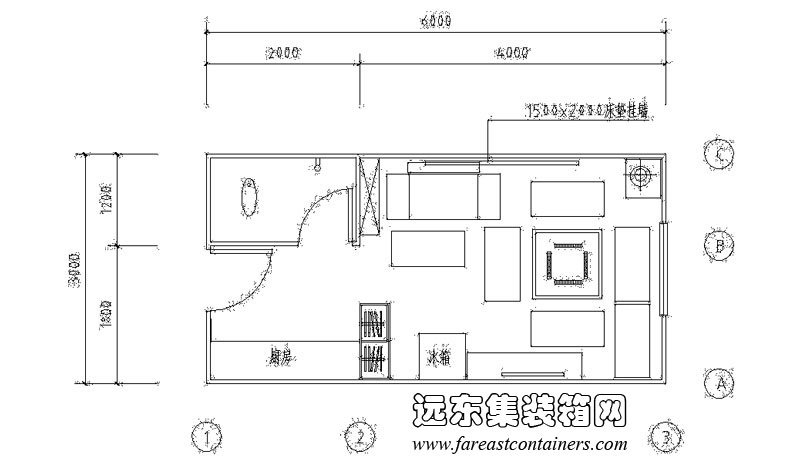

集裝箱式活動住宅修正方案會客模式平面圖

圖 5-49 修正方案會客模式平面圖
